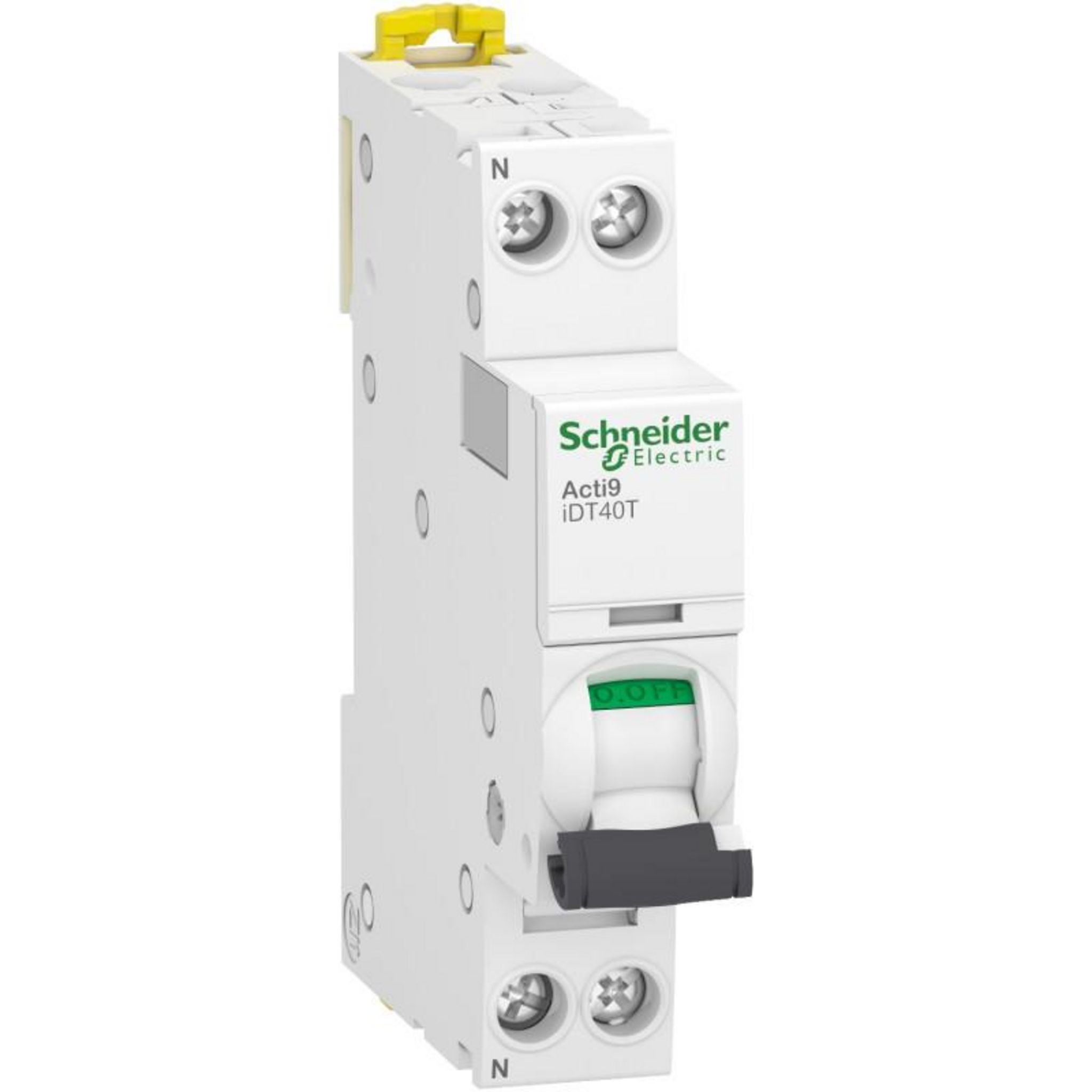

Disjoncteur modulaire ACTI9 IDT40T 1P+N courbe C 4500A 6kA 25A SCHNEIDER ELECTRIC A9P22625

Le disjoncteur modulaire ACTI9 IDT40T de Schneider Electric est parfait pour la protection de l'installation contre les courts-circuits et les surintensités. Il marche automatiquement et coupe le courant en cas de court-circuit ou de surcharge d'une valeur de 4500 A / 6 kA. Il est dédié pour la protection du tableau de distribution de circuit monophasé avec une fréquence de 50 Hz sur 230 V.

Caractéristiques techniques :

• Application : distribution
• Description des pôles : 1P + N
• Position du pôle neutre : gauche
• Type de réseau : CA
• Type de déclencheur : thermique-magnétique
• Tension assignée d'emploi [Ue] : 230 V CA
• Limite de déclenchement magnétique : 5...10 x In / 8 x In +/- 20 %
• Pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz / 4,5 kA 75 % Icu à 230 V CA 50 Hz
• Classe de limitation : 3
• Tension d'isolement : 400 V CA
• Type de commande : par maneton
• Indication de tension : indication On / Off - signalisation de déclenchement
• Mode d'installation : encliquetable
• Support de montage : rail DIN
• Couleur : blanc
• Endurance mécanique : 20000 cycles
• Verrouillages optionnels : dispositif de cadenassage
• Raccordement amont : à vis
• Position de verrouillage : vis
• Couple de serrage : 2 N.m haut ou bas
• Protection différentielle : bloc séparé
• Degré de pollution : 3
• Humidité relative : 95 % à 55 °C
• Température de fonctionnement : - 25 à 70 °C
• Température ambiante de stockage : - 40 à 85 °C
• Pas de 9 mm : 2
• Altitude de fonctionnement : 2000 m
• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
• Dimensions (H x l x P) : 85 x 18 x 74 mm
• Poids du produit : 120 g
