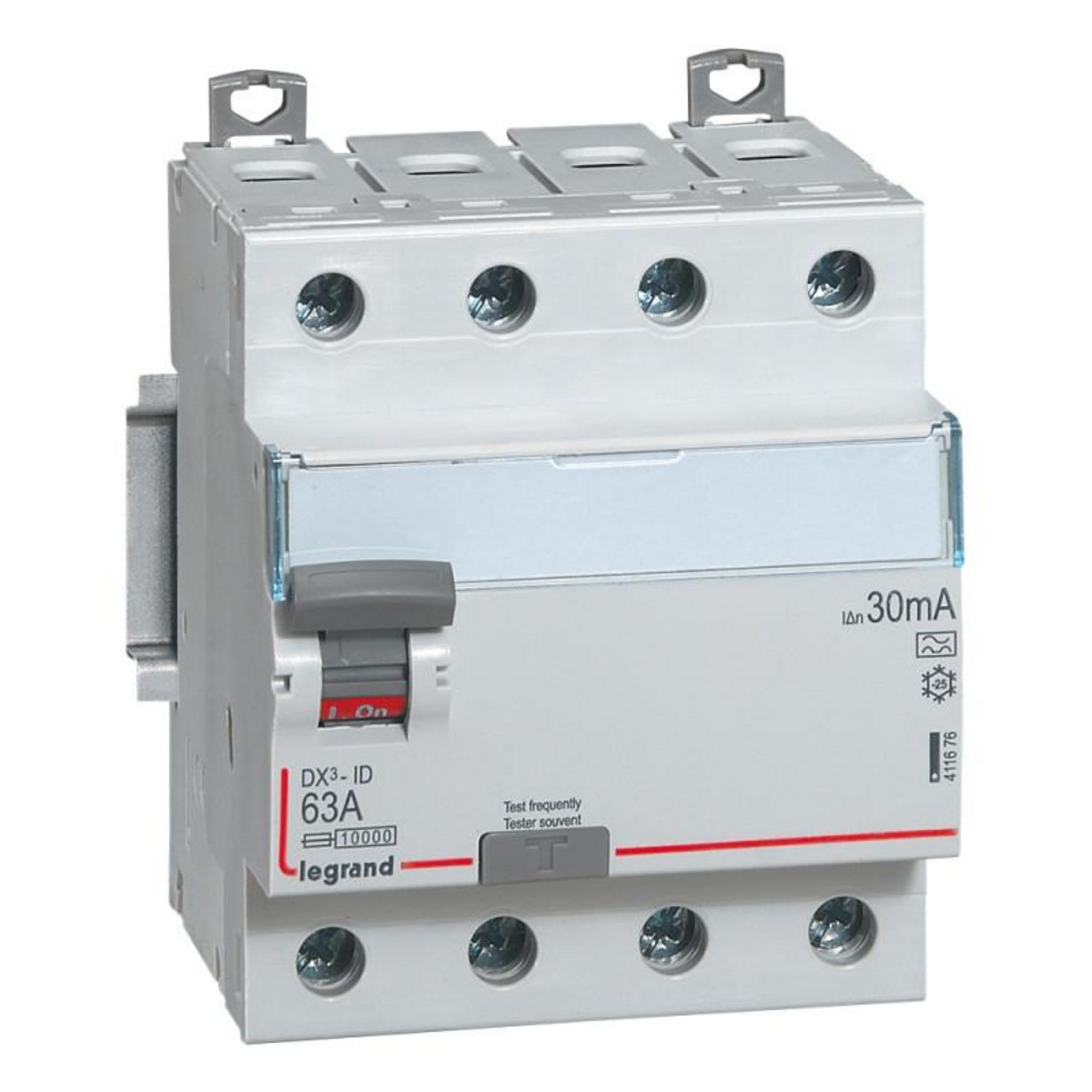

Interrupteur différentiel DX3 ID 4PG 63A type A 30mA LEGRAND 411676

L'interrupteur différentiel DX³-ID de Legrand est un appareil modulaire tétrapolaire conçu pour détecter les fuites de courant dues à des défauts d'isolement et couper immédiatement l'alimentation du circuit en cas de contact accidentel avec le courant. Doté d'une arrivée haute et d'une sortie basse par bornes à vis, il offre une intensité nominale de 63 A et une sensibilité de 30 mA, respectant ainsi les normes de sécurité et de protection électrique.

Grâce à sa compatibilité avec des auxiliaires, des commandes motorisées et des modules de raccordement DX³, cet interrupteur différentiel se distingue par sa polyvalence et son adaptabilité. Il est particulièrement adapté aux installations résidentielles, tertiaires légères et tertiaires lourdes, où la sélectivité et le gain de place sont cruciaux. En offrant une protection optimale conforme à la norme NF C 15-100, il prévient la mise hors service de l'ensemble de l'installation en cas de défaut et renforce le pouvoir de coupure de la protection aval.

Le DX³-ID s'intègre parfaitement dans les systèmes de distribution électrique modernes, où sécurité et fiabilité sont essentielles. Avec son pouvoir de coupure élevé et son encombrement réduit, il répond aux exigences des installations électriques les plus exigeantes. Ce produit fait partie de la gamme complète DX³ de Legrand, qui inclut également des disjoncteurs, des auxiliaires pour déclenchement à distance et des blocs différentiels adaptables, garantissant une protection complète contre les risques électriques.

Caractéristiques techniques :

• Type de tension : AC
• Avec dispositif de verrouillage
• Indication de repérage des bornes de raccordement
• Produits auxiliaires associables
• Conforme aux tests de mise en service (1000 V)
• Couleur : gris
• Numéro RAL (équivalent) : 7035
• Sens de l'alimentation électrique : par le haut ou le bas
• Sans halogène
• Mode de pose : rail DIN
• Type de connexion : borne à vis
• Type de connexion : peigne et câble
• Avec zone de texte/surface d'inscription
• Nombre de pôles : 4
• Tension assignée (Ue) : 400 V
• Tension nominale (Un) : 320 - 440 V
• Tension d'isolement assignée (Ui) : 500 V
• Tension assignée de tenue aux chocs (Uimp) : 4 kV
• Calibre/courant nominal assigné (In) : 63 A
• Sensibilité / courant de défaut nominal (IΔn) : 0,03 A
• Type de courant différentiel : A
• Résistance de court-circuit (Icw) : 10 kA
• Tenue au courant de choc : 0,25 kA
• Fréquence : 50 Hz
• Largeur en nombre de modules : 4
• Profondeur d'encastrement : 44 mm
• Température ambiante en fonctionnement : -25 à 60 °C
• Degré de pollution : 2
• Section de raccordement câble souple : 0,75 - 35 mm²
• Section de raccordement câble rigide : 0,75 - 50 mm²
• Température de stockage : -40 à 70 °C
• Largeur : 71,2 mm
• Hauteur : 83 mm
• Profondeur : 77,8 mm

Restrictions d'usages :

• L'interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur ou un fusible ayant au maximum la même intensité nominale que l'interrupteur différentiel.
