ISIVU - Micro vidéo de recul vision infrarouge RW038-P

Découvrir le kit caméra de recul Beeper ISIVU

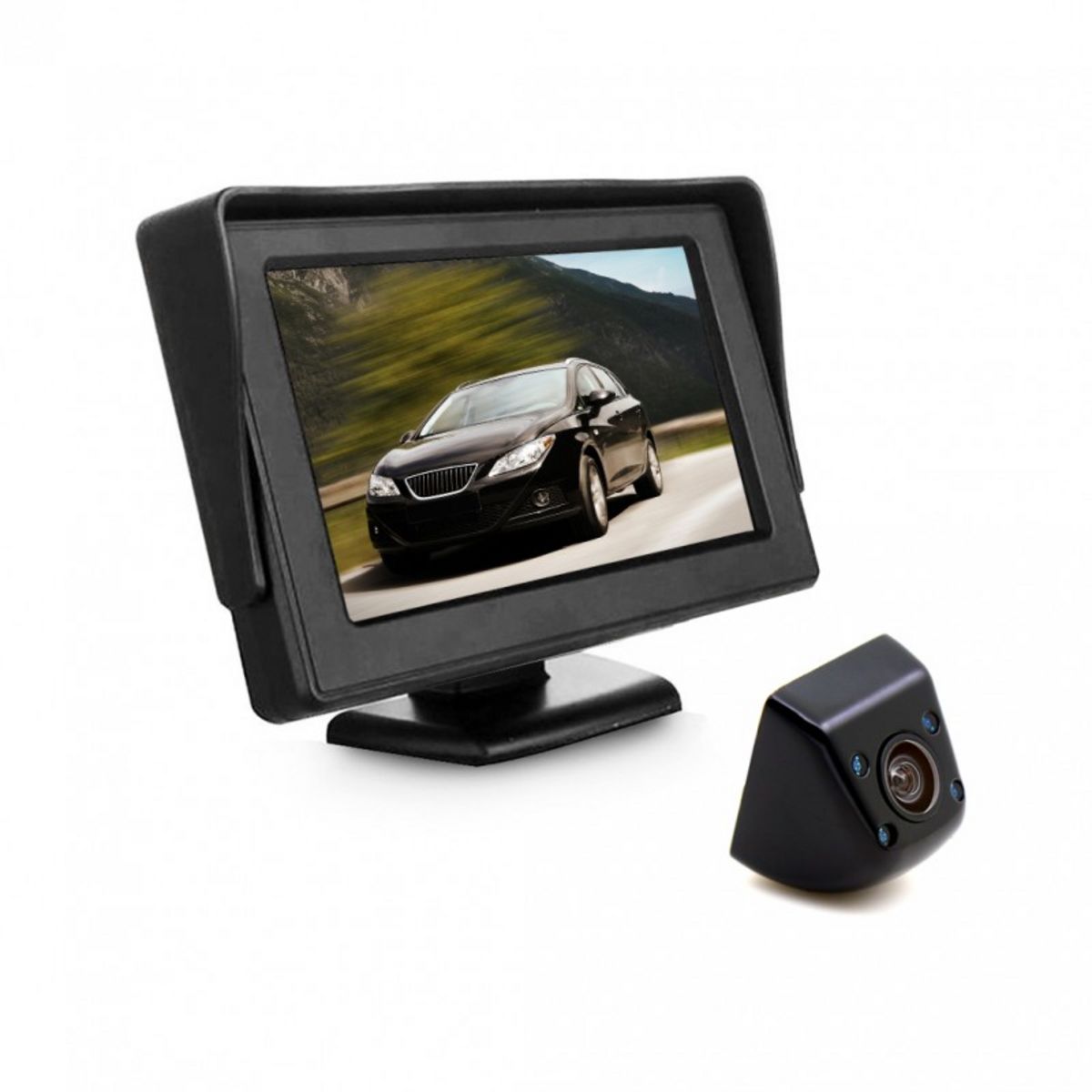

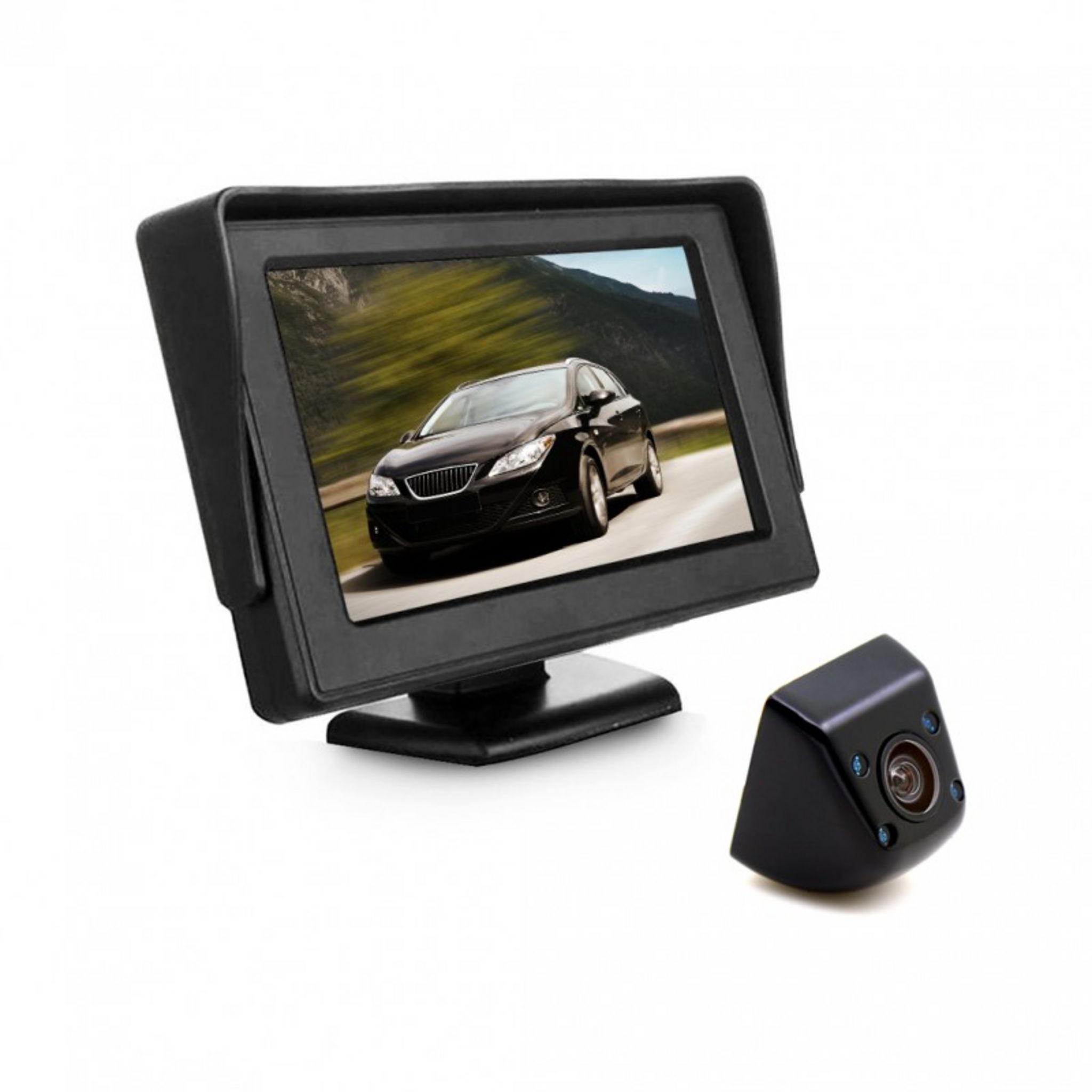

Ce kit a été étudié pour que vous puissiez l'installer facilement et sans vous tromper. Composé d'une micro-caméra et d'un écran compact de 4,3 pouces, le Beeper ISIVU est universel. La caméra est dotée de 4 LEDs infrarouge qui vous garantissent une bonne vison lors de vos manoeuvres de jours mais aussi de nuit !
Caméra de recul voiture tous types, caméra de recul camping car toutes marques et caméra de recul utilitaire tous gabarits, le Beeper RW038-P est le kit caméra de recul et écran qu'il vous faut !

Composition du kit Beeper ISIVU

Le kit complet Beeper RW038-P est composé de :
1 écran 4,3 pouces
1 caméra de recul 4 LEDs IR
1 câcble d'alimentation
1 câble de transmission vidéo

Dimensions des éléments du kit caméra de recul

Dimensions de l'écran vidéo de recul : 88 x 122 x 76 mm Diag : 110 mm
Dimensions de la caméra de recul : 31,2 x 23,8 x 27,5 mm Vis perçage : 19 mm

Caractéristiques techniques caméra de recul & écran kit Beeper ISIVU

Alimentation : DC +12V
Consommation : <150mA (caméra) 2W (écran)
Vision de nuit : 4 LEDs Infrarouges
Angle de vision : 170
Indice d'étanchéité : IP67 (Atention, ne pas nettoyer au jet d'eau haute pression)
Format d'écran : 4,3 pouces (=11cm)
Format vidéo : 4:3 & 16:9
Résolution écran : 480 x 272 px
Système PAL / NTSC à communication automatique
Limites d'alerte superposées à l'image (sélectionnable par boucle)
Humidité 95% max
T de fonctionnement caméra de recul : -20 C / +70 C
T de fonctionnement écran LCD : -15 C / +70 C
T de stockage caméra de recul : -40 C / +85 C
T de stockage écran LCD : -20 C / +80 C

Installation de la caméra de recul

Installation horizontal de la caméra de recul :

Retirez la garniture de votre coffre afin de repérez comment ressortir le fil de la caméra et permettre la fixation de celle-ci. Après avoir choisi le meilleur emplacement de la caméra, percez un trou d'un diamètre de 8 mm. Nous vous conseillons de protéger le support d'un adhésif (type adhésif de peintre) afin de pas endommager lors du perçage.

Installation verticale de la caméra de recul :

Retirez la veilleuse de plaque de son logement pour repérer l'emplacement le plus adéquat. Dans le coffre, repérez comment ressortir le fil de la caméra, permettre la fixation de la caméra et pouvoir la connecter sur les fils d'origine du véhicule comme indiqué pages précédentes. Après avoir choisi le meilleur emplacement de la caméra, percez un trou d'un diamètre de 8 mm. Protégez le support d'un adhésif afin de pas endommager lors du perçage.

Suite de l'installation :

Un ponçage léger peut-être nécessaire après le perçage du trou afin de ne pas endommager l'isolant du câble de la caméra. Retirez l'écrou de la tige filetée de la caméra, passez le fil de la caméra (micro-connecteur) par ce trou. Récupérez ce fil dans le coffre, insérez l'écrou et vissez-le sur la tige filetée. Le serrage doit être suffisamment fort afin d'assurer l'étanchéité et la bonne tenue de la caméra, attention toute fois à ne pas serrer trop fort ce qui pourrait casser la tige filetée de la caméra.

Sélection des boucles de la caméra de recul

Gabarit de visualisation des distances = BOUCLE BLANCHE
Boucle blanche fermée = Gabarits visibles (sélection d'origine).
Boucle blanche coupée = Gabarits non visibles.

Inversion d'image haut/bas = BOUCLE VERTE
Boucle verte fermée = Image normale (sélection d'origine).
Boucle verte coupée = Image inversée haut/bas.

Précaution et réglage du kit Beeper ISIVU

L'écran possède 3 boutons au dos, pour vous permettre de régler la luminosité, le contraste, la saturation, le mode (4:3, 16:9) et la langue du menu (français, anglais, chinois, coréen, italien).
Le nettoyage de l'acran doit se faire un moyen d'un chiffon doux légèrement humide, veillez à ne pas presser sur l'écran LCD afin de ne pas l'endommager. Le nettoyage de la lentille de la caméra de recul doit se faire au moyen d'un chiffon doux légèrement humide. Ne pas nettoyer au laveur haute pression.

Garantie du kit caméra de recul Beeper ISIVU

Beeper est engagé dans une démarche qualité et garantie ce produit pour une durée de 3 ans. En cas de problème à l'installation, à l'utilisation ou même à l'entretien, votre produit sera réceptionné par notre SAV en FRANCE (à Villefranche-sur-saône) et traité dans les meilleurs délais !

Le Kit Beeper ISIVU est bien sûr un kit complet prêt à l'installation et à l'utilisation. Il est composé de tous les câbles et de toutes les connexions nécessaires.
